누리호는 대한민국이 독자 기술로 개발한 3단형 우주발사체입니다. 한국항공우주연구원이 2010년부터 개발을 시작하여 2022년 발사에 성공한 누리호 발사체 구조는 75톤급 엔진 5기와 7톤급 엔진 1기로 구성된 순수 국산 로켓입니다. 누리호 발사체 구조의 핵심은 1단의 클러스터링 기술과 각 단별로 최적화된 엔진 시스템입니다. 전체 길이 47.2m, 직경 3.5m, 총 중량 200톤 규모로 600~800km 태양동기궤도에 1.5톤급 실용위성을 투입할 수 있는 능력을 갖추고 있습니다. 이 글에서는 한국항공우주연구원 공식 자료를 바탕으로 누리호의 단별 구조, 엔진 기술, 추진제 탱크 설계, 발사 시스템 등을 상세히 분석합니다.
누리호 3단형 발사체 구조 개요
누리호 발사체 구조는 총 3단으로 구성된 액체로켓입니다. 전체 길이 47.2m, 최대 직경 3.5m, 총 중량 약 200톤 규모로 설계되었으며, 한국항공우주연구원이 설계부터 제작, 시험까지 모든 과정을 국내 기술로 수행했습니다. 1단은 75톤급 액체엔진 4기를 클러스터링하여 총 300톤의 추력을 발생시키고, 2단은 75톤급 엔진 1기, 3단은 7톤급 엔진 1기로 구성됩니다. 이러한 구조로 600~800km 태양동기궤도에 1.5톤급 실용위성을 직접 투입할 수 있는 능력을 갖추고 있습니다.
누리호는 2022년 6월 21일 2차 발사에서 성능검증위성을 목표 궤도에 성공적으로 안착시키며 대한민국 최초의 저궤도 실용위성 발사체로서 입증되었습니다. 발사 성공으로 한국은 세계 11번째 자력 우주 로켓 발사국이자 1톤 이상의 실용위성을 궤도에 안착시킬 수 있는 7대 우주 개발 국가로 자리매김했습니다.
누리호 개발 사업에는 총 1조 9,600억원이 투입되었으며, 2010년 3월부터 시작된 개발 과정은 3단계로 구분됩니다. 1단계에서는 액체엔진 시험설비 구축과 예비설계를 완료했고, 2단계에서는 75톤급 엔진 개발과 2018년 시험발사체 발사를 성공했습니다. 3단계에서는 클러스터링 기술을 완성하고 발사체 최종 인증을 마쳤습니다.
75톤급 액체엔진과 7톤급 엔진 기술
누리호의 심장부인 75톤급 액체엔진은 가스발생기 사이클 방식을 채택한 국산 엔진입니다. 연료로 케로신(등유), 산화제로 액체산소를 사용하며, 초당 255kg의 추진제를 연소시켜 추력을 발생시킵니다. 엔진 연소실 내부는 섭씨 3,000도까지 온도가 상승하며, 영하 183도의 액체산소와 극한의 온도 차이를 안정적으로 제어하는 것이 핵심 기술입니다.
| 구분 | 75톤급 엔진 (1단) | 75톤급 엔진 (2단) | 7톤급 엔진 (3단) |
|---|---|---|---|
| 추력 | 75톤 × 4기 | 75톤 × 1기 | 7톤 × 1기 |
| 무게 | 912kg/기 | 1,115kg | 187kg |
| 연소시간 | 약 125초 | 약 147초 | 약 521초 |
| 연료/산화제 | 케로신/액체산소 | 케로신/액체산소 | 케로신/액체산소 |
2018년 11월 28일 시험발사체 발사 성공으로 대한민국은 세계 7번째로 75톤급 이상의 중대형 액체로켓엔진 기술을 독자 개발한 국가가 되었습니다. 시험발사체는 75톤급 엔진 1기를 장착한 1단형 발사체로 최고 고도 209km에 도달하며 엔진의 비행 성능을 성공적으로 검증했습니다. 7톤급 엔진은 3단에 사용되며, 진공 환경에서 작동하도록 설계된 고효율 엔진입니다.
추진제 탱크와 클러스터링 기술
누리호 발사체 구조에서 추진제 탱크는 전체 부피의 70~80%를 차지하는 핵심 구성요소입니다. 직경 3.5m에 달하지만 가장 얇은 부분의 두께는 2~3mm에 불과해 설계와 제작에 고도의 기술이 요구됩니다. 탱크 내부는 등방성 격자구조로 설계되어 있으며, 이는 삼각형 형태의 격자 보강 구조가 반복되는 형태로 무게 대비 효율적으로 강성을 높이는 방법입니다.
- 연료 탱크 용량: 케로신(등유) 56.5톤을 저장하며, 액체 유동을 제어하는 장치가 설치되어 있습니다. 탱크 내부에서 추진제가 끊임없이 움직이며 발생하는 충격을 최소화하도록 설계되었습니다.
- 산화제 탱크 용량: 액체산소 126톤을 영하 183도의 극저온 상태로 보관합니다. 단열 기술과 온도 관리 시스템이 탱크 설계의 핵심이며, 발사 전 냉각 과정이 필수적으로 진행됩니다.
- 클러스터링 기술: 1단에 75톤급 엔진 4기를 하나로 묶는 기술로, 2021년 3월 1단 종합연소시험에서 성공적으로 검증되었습니다. 4개 엔진이 동시에 점화되고 균일한 추력을 발생시키는 것이 기술적 난제였습니다.
- 추력 벡터 제어: 배기 노즐을 움직여 배기 방향을 조절하며 로켓의 자세를 제어합니다. 1단의 4개 엔진이 협조하여 정밀한 비행 경로를 유지하는 시스템입니다.
클러스터링 기술 개발은 누리호 3단계 사업의 가장 중요한 목표였으며, 반복적인 연소시험을 통해 안정성을 확보했습니다. 한국항공우주연구원은 누리호 엔진 개발 과정을 통해 이 기술의 세부 내용을 공개한 바 있습니다.
발사 단계별 작동 시스템

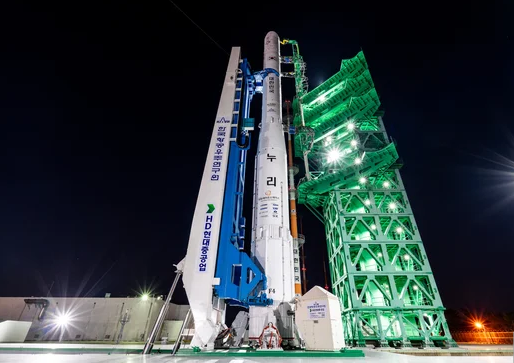

누리호는 전남 고흥 나로우주센터에서 발사되며, 발사 4시간 전부터 추진제 충전이 시작됩니다. 발사 10분 전에는 발사자동운용 단계에 진입하며, 모든 시스템이 자동으로 제어됩니다. 발사 후 125초 만에 고도 63.4km에서 1단이 분리되고, 234초에 고도 201.9km에서 페어링이 분리됩니다. 272초에는 고도 257.8km에서 2단이 분리되며, 3단 엔진이 점화되어 위성을 목표 궤도까지 운반합니다.
위성 분리는 발사 후 약 807초, 고도 600km에 도달했을 때 시작됩니다. 2022년 2차 발사에서는 성능검증위성을 목표 궤도인 700km 고도에 성공적으로 안착시켰으며, 2023년 3차 발사에서는 차세대소형위성 2호와 큐브위성 7기를 순차적으로 분리하는 데 성공했습니다. 발사 시퀀스의 각 단계는 사전에 정밀하게 계산되며, 지상 관제 시스템이 실시간으로 발사체 상태를 모니터링합니다.
2025년부터 2027년까지 누리호 4~6차 발사가 예정되어 있으며, 이를 통해 발사체의 신뢰성을 더욱 높일 계획입니다. 한국항공우주연구원은 반복 발사를 통해 발사체 기술의 민간 이전을 추진하고 있으며, 4차 발사부터는 한화에어로스페이스가 체계종합기업으로 참여하여 기술 이전이 본격화되고 있습니다.
자주 묻는 질문 (FAQ)
Q1. 누리호 발사체 구조는 몇 단으로 이루어져 있나요?
누리호는 총 3단 구조로 설계되었습니다. 1단은 75톤급 엔진 4기, 2단은 75톤급 엔진 1기, 3단은 7톤급 엔진 1기로 구성되며, 전체 길이 47.2m, 총 중량 약 200톤 규모입니다.
Q2. 누리호에 사용되는 추진제는 무엇인가요?
누리호는 연료로 케로신(등유) 56.5톤, 산화제로 액체산소 126톤을 사용합니다. 액체산소는 영하 183도의 극저온 상태로 보관되며, 발사 4시간 전부터 충전이 시작됩니다.
Q3. 누리호의 클러스터링 기술은 무엇인가요?
클러스터링 기술은 1단에 75톤급 엔진 4기를 하나로 묶어 총 300톤의 추력을 발생시키는 기술입니다. 4개 엔진이 동시에 점화되고 균일한 추력을 유지하도록 제어하는 것이 핵심이며, 2021년 3월 종합연소시험에서 검증되었습니다.
Q4. 누리호 발사 후 각 단은 언제 분리되나요?
발사 후 125초에 고도 63.4km에서 1단이 분리되고, 234초에 고도 201.9km에서 페어링이 분리됩니다. 272초에는 고도 257.8km에서 2단이 분리되며, 3단 엔진이 약 521초간 연소하여 위성을 목표 궤도에 투입합니다.
마무리
누리호 발사체 구조는 3단형 로켓 시스템, 75톤급 및 7톤급 액체엔진, 추진제 탱크 설계, 클러스터링 기술 등 한국의 독자적인 우주 기술이 집약된 결과물입니다. 2010년부터 시작된 개발 과정을 거쳐 2022년 발사 성공으로 대한민국은 세계 7대 우주 개발 국가로 자리매김했습니다. 총 1조 9,600억원이 투입된 누리호는 전체 길이 47.2m, 총 중량 200톤 규모로 600~800km 궤도에 1.5톤급 실용위성을 투입할 수 있는 능력을 보유하고 있습니다. 한국항공우주연구원이 설계, 제작, 시험, 발사 운용까지 모든 과정을 국내 기술로 수행한 첫 번째 프로젝트입니다.
2025년부터 2027년까지 예정된 4~6차 발사를 통해 누리호의 신뢰성은 더욱 향상될 것으로 전망됩니다. 한화에어로스페이스로의 기술 이전이 진행되면서 민간 주도의 우주 산업 발전도 기대되고 있습니다. 누리호에 대한 더 자세한 정보는 한국항공우주연구원 공식 웹사이트에서 확인할 수 있습니다. 한국형 발사체 기술의 발전 과정과 향후 계획에 대해 궁금한 점이 있다면 댓글로 질문해 주시기 바랍니다.
